Aktif fay hatları üzerinde yer alan endüstriyel tesisler için hayati önem taşıyan çelik çapraz sistemleri, sismik enerjinin sönümlenmesi ve yapısal performans analizleri.
Türkiye gibi yüksek deprem riskine sahip aktif fay hatları üzerinde yer alan coğrafyalarda, yapı tasarımı sadece binanın kendi ağırlığını taşımaktan çok daha karmaşık bir mühendislik problemidir. Özellikle endüstriyel tesislerde, fabrikalarda ve ağır çelik yapılarda yatay yükler (rüzgar ve deprem) yapıya muazzam bir yatay kesme kuvveti (base shear) uygular. Bu yanal kuvvetleri güvenle sönümlemek ve temele aktarmak için en etkili ve ekonomik yöntem Çelik Çapraz (Bracing) Sistemleridir.
Batı Proje olarak, sunduğumuz Çelik Yapı Projelendirme hizmetlerinde sadece statik dayanımı değil, sünekliği ve enerji yutma kapasitesini merkeze alıyoruz. Bu rehberimizde, çelik çapraz sistemlerinin nasıl çalıştığını ve deprem anında yapınızı nasıl ayakta tuttuğunu teknik detaylarıyla inceleyeceğiz.
Çelik Çapraz (Bracing) Sistemleri Nedir?
Çelik karkas binalarda sadece kolon ve kirişlerden oluşan moment aktaran çerçeveler (Moment Resisting Frames), büyük açıklıklı sanayi yapılarında yeterli yatay rijitliği sağlamakta zorlanır veya aşırı kalın kolon kesitleri gerektirir. Bu sorunu çözmek için diyagonal (çapraz) çelik elemanlar sisteme entegre edilir. Böylece sistem, deprem anında eğilme kuvvetleri yerine eksenel çekme ve basınç kuvvetleri ile çalışmaya başlar. Çelik, eksenel kuvvetlere karşı son derece dirençli bir malzemedir.

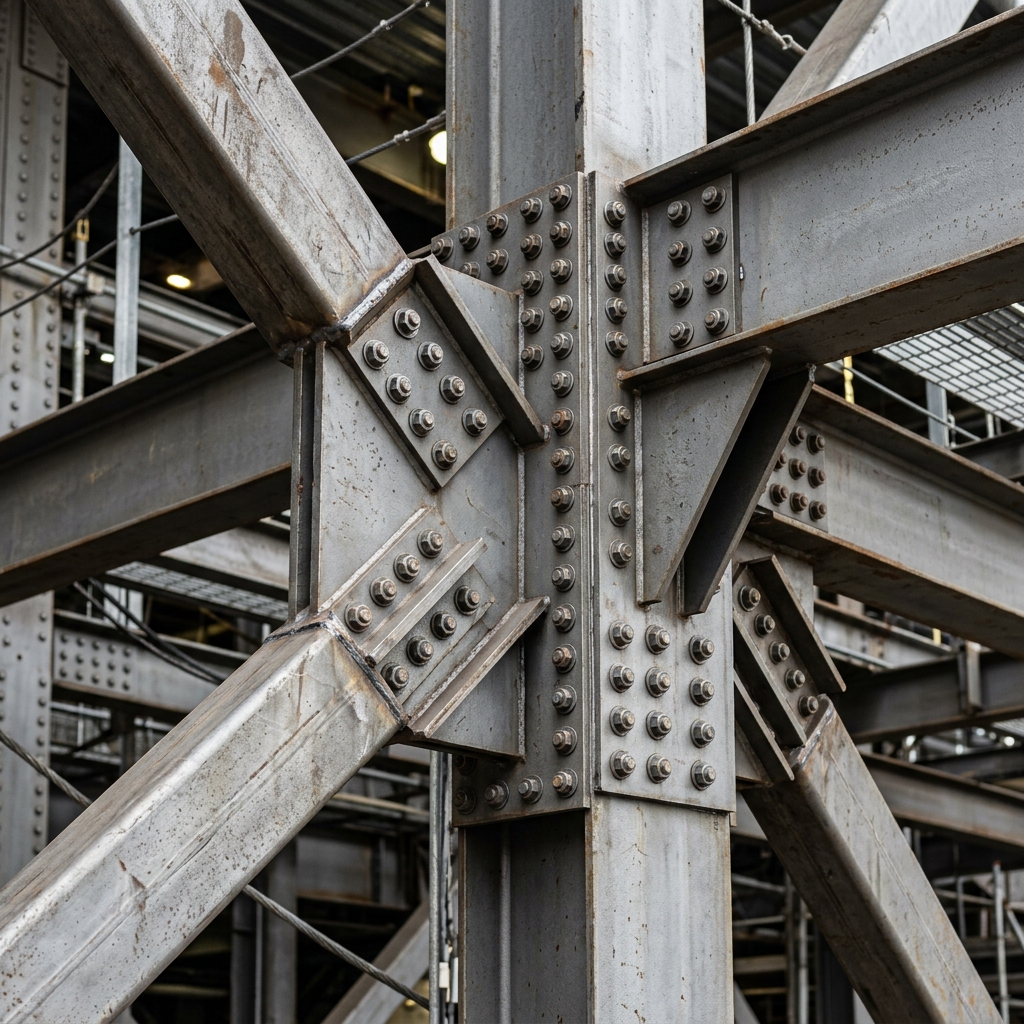

Yukarıdaki görselde de inceleyebileceğiniz gibi, çaprazların bağlandığı düğüm noktaları (gusset plates - bayrak sacları), deprem kuvvetinin yoğunlaştığı en kritik bölgelerdir. Çapraz sistemleri temelde Merkezi (Concentric) ve Dış Merkezli (Eccentric) olarak iki ana kategoriye ayrılır.
Merkezi Çapraz Çerçeveler (CBF)
Merkezi çaprazlarda, diyagonal elemanların eksenleri kolon-kiriş düğüm noktalarının tam merkezinde kesişir (X-Çapraz, V-Çapraz, Ters-V vb.). Bu sistemlerin yatay rijitliği mükemmeldir, binanın yatay ötelenmesini (drift) en aza indirir. Ancak çok sert ve rijit oldukları için süneklik (enerji yutma kapasitesi) nispeten düşüktür.
Şiddetli bir deprem anında, basınca çalışan çapraz eleman burkularak (buckling) devreden çıkabilir. Bu noktada çekmeye çalışan diğer çapraz eleman yükü devralır. Batı Proje mühendisleri olarak, merkezi çapraz kullandığımız sanayi yapılarında burkulması önlenmiş çaprazlar (BRB - Buckling Restrained Braces) gibi ileri teknolojileri kullanarak bu dezavantajı tamamen ortadan kaldırıyoruz.
Dış Merkezli Çapraz Çerçeveler (EBF)
Dış merkezli çaprazlarda, diyagonal elemanlar düğüm noktasına değil, kiriş üzerinde belirli bir mesafeye (bağ kirişi - link beam) bağlanır. Bu sistem, merkezi çaprazın yüksek rijitliği ile moment çerçevesinin yüksek sünekliğini mükemmel bir şekilde birleştirir.
Deprem anında oluşan devasa sismik enerji, yapının kolonlarına veya temel sistemine hasar vermeden önce bu özel 'bağ kirişi' bölgesinde yutulur. Kirişin bu bölgesinde planlı bir plastik mafsal oluşur ve enerji sönümlenir (yielding). Hasar sadece bu küçük bölgede sınırlı kalır ve ana taşıyıcılar zarar görmez. Deprem sonrasında yapının yıkılması engellendiği gibi, sadece bağ kirişleri değiştirilerek fabrikanın tekrar faaliyete geçmesi sağlanabilir.
Mevcut Yapılarda Çaprazlar ile Güçlendirme
Sadece yeni tasarımlarda değil, Performans Analizi ve Güçlendirme projelerinde de çelik çaprazlar kurtarıcıdır. Yetersiz yanal dayanımı olan eski betonarme veya zayıf çelik yapılara, dışarıdan veya içeriden çelik X-çaprazlar eklenerek binanın deprem performansı çok kısa sürede, minimum maliyetle ve fabrika üretimi durdurulmadan artırılabilir.
